Dicas para manutenção em painéis de led.

Vamos abordar os defeitos mais comuns em painéis de led. Como base a estrutura de hardware será dos panéis Nova Star e Linsn, que é comum para varias outras marcas.

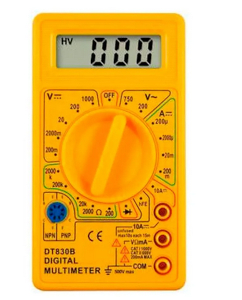

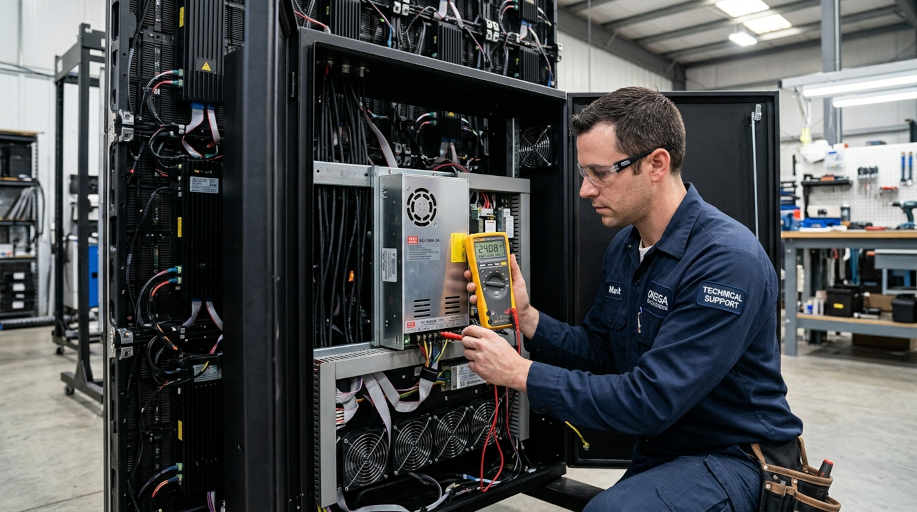

O multimetro.

Este é um equipamento de baixo custo, alguns modelos a partir de R$20,00, que se faz necessário para identificar determidos defeitos com mais agilidade e facilidade.

A saida da fonte de alimentação do painel de led em sua maioria tem a tensão de 5 volts CC. Para saber a tensão de saida exata observe o que está marcado na etiqueta ou gravaçao que fica no corpo da fonte.

A variação de tensão suportada pelo circuito alimentado é informado no manual fornecido pelo fabricante do hardware, na grande maioria fica entre 4.75 e 5.25 volts. Por isso o multimetro deve ter a escala próxima logo acima desta tensão, como a escala de 20 volts por exemplo, multimetros com escala de tensão CC que iniciam em 100 volts ou maior não servem para a medição de fonte com saida 5 volts pois pois costumam não informar o digito decimal da tensão, e como não mostra a casa decimal não dá para diferenciar uma fonte que está fornecendo 4.95 volts que é um valor entre os 4.75 e 5.25 portanto uma fonte boa, de uma que está fornecendo 4.3 volts que é uma fonte que deve ser substituida. Em ambos os casos (4.95 e 4.3 volts) o multimetro com escala muito alta vai mostra 4 volts pois omite as casas decimais.

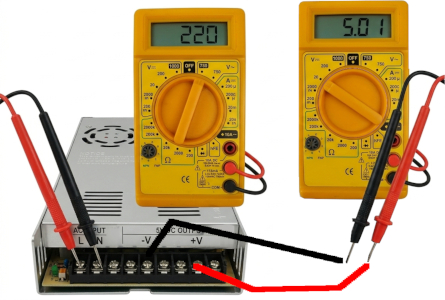

Ao usar o multimetro sempre observe o que será medido e a escala a ser usada, por exemplo, se for medir a tensão de alimentação que chega na fonte em uma rede 220 volts use a primeira escala C.A. acima, mo multimetro exemplo é 750 volts, se for medir a saida 5 volts da fonte use a primeira escala CC acima deste valor, no multimetro exemplo é 20 volts. Medir uma tensão de 220 volts usando uma escala menor como 20 volts pode danificar o multimetro.

CC significa corrente continua, que é o tipo de corrente usado pelo circuito alimentado pela fonte e CA significa corrente alternada que é o tipo de corrente que vem pela rede elétrica.

CA não tem polaridade, ou seja as pontas de prova preta e vermelha podem ser invertidas e o valor mostrado será o mesmo, CC a ponta vermelha mede o sinal positivo e a ponta de cor preta mede o GND, em um multimetro digital se a ponta for invertida o resultado mostrado será negativo, ou seja, ao invés de mostrar 5.01 volts irá mostrar -5.01 volts.

Conhecendo os componentes:

Vamos conhecer os componentes do gabinete de led e suas ligações.

O gabinete.

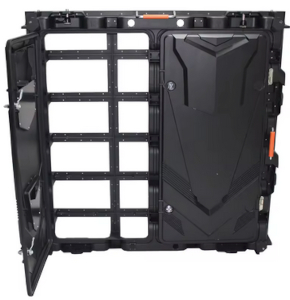

O gabinete é a caixa que irá abrigar os módulos de led, placa receiver, fonte de alimentação e o cabeamento de sinal e energia. São o esqueleto que garante o alinhamento perfeito da imagem e a proteção do sistema.

Módulo de LED.

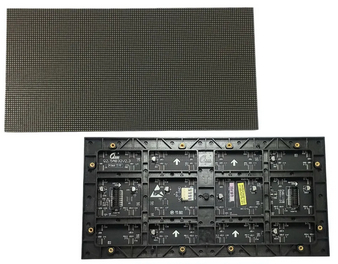

o módulo de led é a unidade básica e fundamental que compõe a imagem. Se o painel fosse uma parede de tijolos, o módulo seria o tijolo individual.

Uma das faces do módulo é coberta pelos leds que irão formar a imagem, a outra face é onde fica os componentes de controle, possui terminal para receber alimentação da fonte (normalmente 5 volts) e um ou mais pares de conectores para cabo flat, sendo um dos conectores do par a entrada de sinal e o outro a saida para envio de sinal para o próximo modulo de led que está no mesmo gabinete e mesma linha de módulos. pode ser encontrado com diversos tamanhos sendo os mais comuns 16x16 cm, 32 x 16 cm, 32 x 32 cm e 64 x 64 cm.

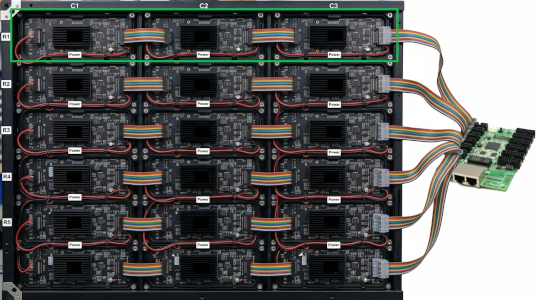

abaixo as figuras destacam em verde um modulo de 32 x 16 cm instalado em uma gabinete que tem no total 18 módulos de LED distribuidos em 6 linhas, cada linha composta por 3 módulos.

O cabo flat e cabo de alimentação.

O cabo flat é composto de varios fios em paralelo responsável pelo envios de sinais entre a receiver e o primeiro módulo de LED, ou envio dos sinais entre um módulo de LED e outro, sendo de tamanho curto entre os módulos de led e mais comprido entre o módulo de led e receiver.

já os cabos de alimentação dos modulos de LED são compostos por dois fios normalmente de cor vermelha e preto, eles fazem a ligação entre a fonte de alimentação e o módulo de led. Sendo o fio vermelho ligado ao + (positivo) da fonte e o preto ao -V ou GND.

Receiver.

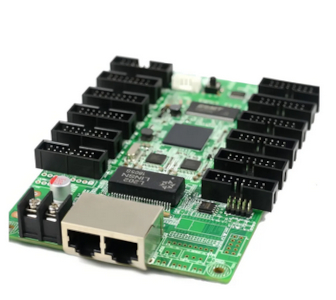

A Receiver Card (Placa Receptora) é o componente que atua como o "tradutor final" dentro de cada gabinete (box) do painel de LED. Enquanto o processador de vídeo envia o sinal de imagem para o painel todo, a Receiver é responsável por gerenciar especificamente os módulos de LED que estão conectados a ela.

A receiver possui duas portas para cabo de rede (RJ45), uma das portas é conectada a um cabo de rede que trás sinal da controladora (player + sendcard) ou sinal vindo da porta de rede de outra receiver. Qualquer uma das duas portas pode ser usada como entrada ou saida de sinal. As receivers são ligadas em serie, ou seja, o sinal entra em uma receiver e esta envia o sinal para a próxima.

Dependendo da controladora que envia o sinal para a receiver podemos ter um limite no número de placas receiver que podem ser ligadas em serie, então a controladora pode 2, 4 ou mais saidas RJ45, cada saida ligada a uma quantidade de receivers em série. Na linha Nova Star, por exemplo, o limite de receivers em série por porta é de 20 placas.

No corpo da placa receiver encontramos dois leds de status do funcionamento, um de cor vermelha que indica que a receiver está energizada (há casos que mesmo com este led aceso a voltagem está abaixo do necessário para o bom funcionamento da placa, fazendo necessário conferir a voltagem com um multimetro), o outro led de cor verde indica que a receiver está recebendo o sinal de vídeo. Alguns fabricantes estendem os dois leds de status para fora do gabinete, possibilitando a verificação sem a necessidade de abertura da tampa do gabinete.

A fonte de alimentação.

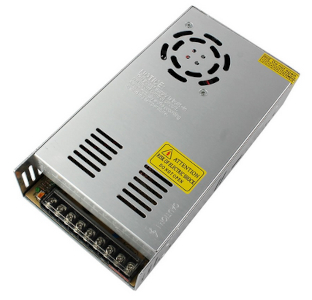

Atualmente painéis de LED usam fonte chaveada para alimentação dos modulos de led e receiver, podemos encontrar uma ou mais fontes dentro do gabinete, cada fonte alimentando uma para do circuito.

Quando for necessário a substituição de uma fonte há alguns fatores a ser observados, o primeiro é a tensão de entrada da fonte, se é 127 ou 220 volts, algumas fontes trabalham com as duas tensões e nestas de ser observada na chave seletora de tensão se foi escolhida a tensão correta, o segundo fator é a tensão de saida, painéis de LED normalmente trabalham com fontes que tem tensão de saida de 5 volts (leia a marcação que esta na fonte substituida), fontes de tensão de saida de 12 volts são identicas as fontes de 5 volts e se usadas no lugar podem danificar o circuito alimentado, e por ultimo observe a corrente em amperes da fonte que esta sendo substituida, a corrente fornecida pela fonte nova não pode ser inferior, o ideal é que seja igual, até pode ser maior desde que a fonte nova tenha uma dimensão que caiba no local da instalação da fonte antiga.

por exemplo, se a fonte danificada tinha capacidade para 60 amperes, a nova não pode ser uma de 40 amperes, pode até usar uma de corrente maior como 80 amperes desde que caiba no local. Sempre observando a voltagem que deve ser igual independente da corrente.

Cooler.

Nem todo painel precisa de ventilação ativa, alguns conseguem dissipar o calor pela própria estrutura do gabinete, para outros o uso de cooler é obrigatório.

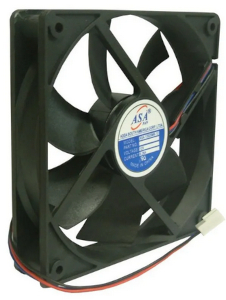

O cooler é um componente que requer uma vistoria periódica, que basicamente é observar se a velocidade da rotação das pás diminuiu ou se está emintindo ruído sonoro, cooler lento ou emitindo ruído deve ser substituido pois a ventilação reduzida pode reduzir a vida útil dos componentes internos do gabinete.

Em caso de substituição de preferencia ao uso de cooler rolamentado, apesar de mais caros tem maior vida útil.

Defeitos mais comuns.

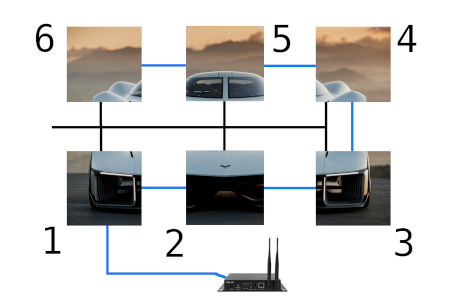

Acima a representação de uma imagem exibida em uma tela de Led, ao lado a mesma imagem distribuida em 6 gabinetes, o gabinete 1 recebe o sinal de video do player através de um cabo de rede conectado a porta RJ45 sua receiver, a outra porta RJ45 da receiver do gabinete 1 é conectado a receiver do gabinete 2, e assim sucessivamente em série até o último gabinete.

Defeito 1: um ou mais gabinetes apagados.

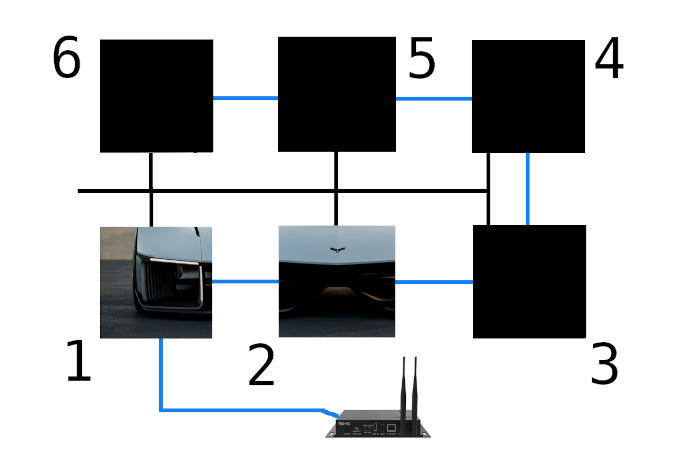

No exemplo vemos apenas os gabinetes 1 e 2 apresentando imagem e os gabinetes seguintes totalmente apagados.

Possiveis causas do defeito:

• Falta de alimentação ou alimentação com tensão abaixo dos 4.75 volts na receiver do gabinete de numero 3, como o sinal de video segue em série a receiver não repassa o sinal para as seguintes e não exibe imagem no gabinete que está instalada. Teste com um multimetro qual tensão está chegando nos terminais de alimentação da receiver, se estiver com baixa voltagem ou zero volts o problema pode estar na fonte de alimentação liga a receiver ou no cabo de alimentação entre a fonte e a receiver.
• Falta de sinal de vídeo na receiver (no exemplo do gabinete 3), se a alimentação estiver ok observe o led verde no corpo da placa, se estiver apagado é indicio que o sinel de video não está chegando, na maioria das vezes o problema é no cabo de rede, mas também pode ser na porta de entrada RJ45 da própria receiver ou na saida RJ45 de saida da receiver do gabinete anterior (ou se o gabinete apagado for o gabinete 1 saida RJ45 do player). Para o teste do cabo e portas pode usar um cabo de rede longo para testes e conectar a entrada RJ45 de entrada da receiver do primeiro gabinete apagado direto ao RJ45 saida do player.
• Receiver defeituosa, se os testes acima falharem é indicio que o problema é na própria receiver (no exemplo receiver do gabinete 3), no caso é necessário a substituição da placa. Lembre-se, a receicer nova deve ter o mesmo código ou compativel com a defeituosa, é necessário configurar a nova receiver usando o arquivo .RCG/.RCFGX fornecido pelo fabricante do painel.

Defeito 2: parte de um gabinete apagado

No exemplo vemos um bloco de led apagado no gabinetes 5.

Possiveis causas do defeito:

• Fonte de alimentação do bloco, com um multimetro faça a medição da tensão de saida da fonte de alimentação que alimenta o bloco apagado, normalmente de ser entre 4.75 e 5.25 volts (consulte o fabricante), se abaixo da tensão mínima a fonte deve ser substituida.
• Cabo de alimentação, se a fonte aliemtação estiver com tensão ok faça a medição da tensão que chega nos módulos de led apagados, se em algum deles a tensão estiver baixa com o multimetro investigue se há mau contato em algum ponto do cabo de alimentação desde o módulo de led até a fonte de alimentação.
• Se a alimentação estiver ok e os módulos apagados estiverem em mais de uma linha de módulo há a possibilidade de defeito nos módulos de led, na receiver que envia sinal para o módulos ou no cabo flat que é ligado entre a receiver e o módulo, o modo mais fácil de verificar é substituir cada componete para teste. pode usar modulós de led, cabo flat e até receiver de outra parte do painel caso não tenha sobressalente só para constatação do defeito no componente.

Defeito 3: Linha ou parte de um linha de módulos apagada.

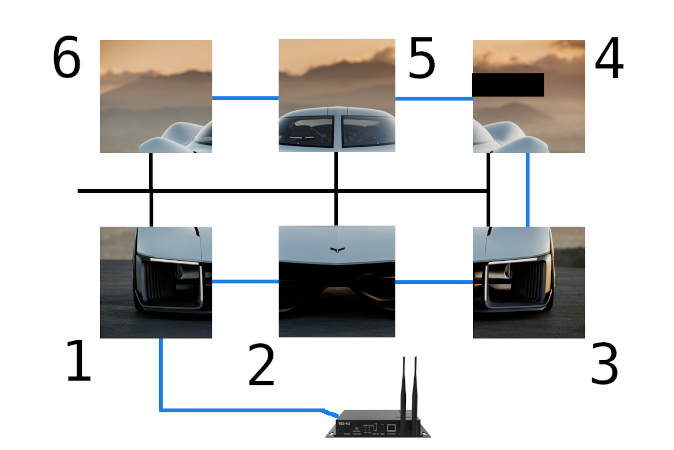

No exemplo vemos parte de uma linha modulos de led apagada no gabinetes 4.

Possiveis causas do defeito:

• Alimentação do modulo de led, verificar a tensão chega nos modulos de led que estão apagados.
• Cabo flat, se a alimentação estiver com tensão ok faça a substituição dos cabos flat que estão na entrada de sinal do módulo de led, iniciando pelo que está mais proximo a receiver.
• Se os dois testes acima não resolverem faça a substituição do modulo de led, iniciando pelo que está mais próximo a receiver.
• Se os três testes acima não resolverem a suspeita recai sobre a receiver, teste com uma nova ou com a substituição temporária para teste usando a receiver de outro módulo.

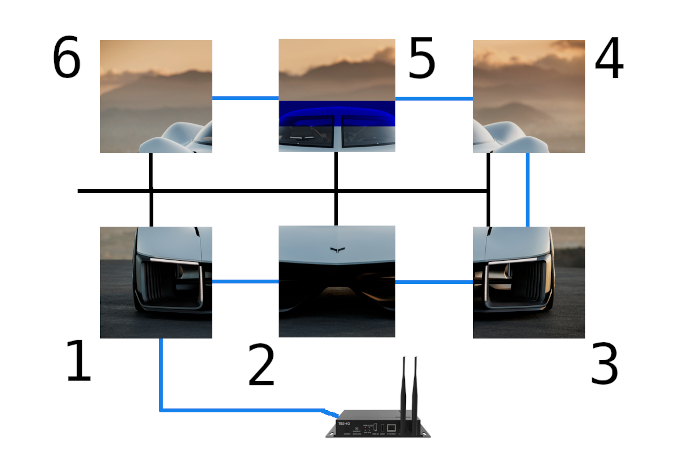

Defeito 4: Linha ou parte de um linha de módulos com cor faltando.

No exemplo vemos parte de uma linha modulos de led com cor alterada no gabinetes 5.

Possiveis causas do defeito:

• Cabo flat, este tipo de defeito normalmente acontece no primeiro módulo de led da sequencia o defeito na saida do modulo de led anterior ao primeiro com defeito, como primeiro passo substitua o flat conectado ao primeiro módulo da seguencia com defeito (o que fica mais próximo da receiver)
• Módulo de led, se o teste acima não resolver substitua o primeiro módulo de led da sequencia, se não resolver substitua o anterior pois o defeito por vir da saida dele.
• Se os testes acima não resolverem a suspeita recai sobre a receiver, teste com uma nova ou com a substituição temporária para teste usando a receiver de outro módulo.

Defeito 5: Tela de led totalmente apagada.

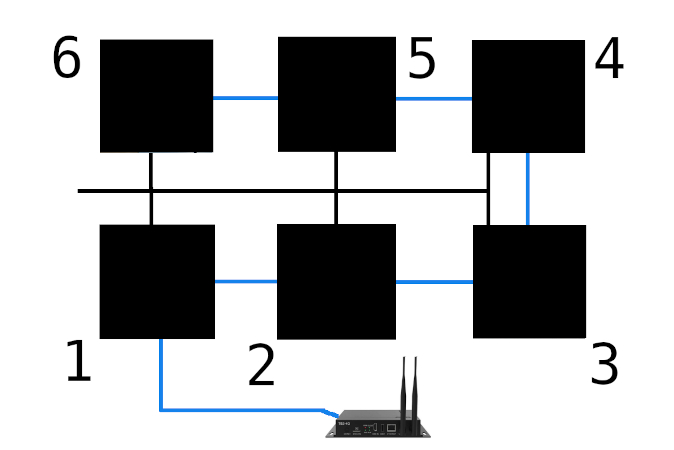

No exemplo vemos toda a tela de led apagada.

Possiveis causas do defeito:

• Faça todos os testes do Defeito 1: um ou mais gabinetes apagados.
• Falta de sinal vindo do player/sendcard, verifique o cabo de rede que liga o player ao primeiro gabinete de led, teste o sinal retirando o cabo de rede que está na entrada do gabinete 1 e colocando na entrada do gabinete 2 para averiguar se o defeito este na receiver do gabinete 1.
• Player enviando tela preta, observe a programação do player, se há videos na playlist.
• Brilho ajustado para zero, em painéis com controle de brilho observe qual o brilho atual enviado pela controladora, se tiver sensor de luz ambiente observe se há algum bloqueio ou sujeira que faça o sensor obter uma leitura erra e enviar o comando para baixar o brilho da tela.
• Player/controladora com defeito, observe a player esta enviando o sinal de video para a receiver.

Defeito 6: Leds de um gabinete com cor mais avermelhada.

featured-image" >

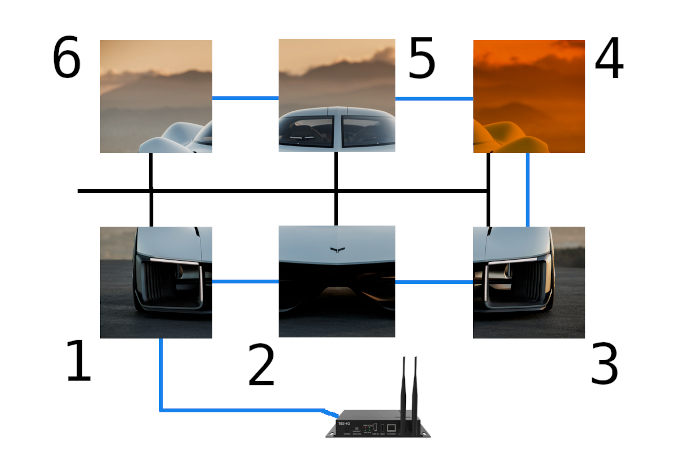

No exemplo vemos o gabinete 5 com imagem mais avermelhada.

Possiveis causas do defeito:

• Ventilação deficiente, se o gabinete esquentar muito seu interior a fonte de alimetação perde eficiencia e baixa a tensão de saida, o painel de led tem led de 3 cores primárias que juntas forma as outras cores, estas cores são vermelho, verde e azul. O led vermelho tem tensão de funcionamento em torno de 2 volts, o verde e azul de 3.2 volts, por esse motivo se a tensão da fonte começar a cair muito a imagem tende ao tom avermelhado. Para solucionar observe os coolers de exaustão se estão ok.
• Rede elétrica, instalações onde o cabo de energia que vai da entrada da rede elétrica até o painel se muito longo e de bitola inadequada pode causar que na tensão de alimentação, embora neste caso a tendência seja toda tela do painel avermelhada e não um gabinete apenas, faça medição da tensão de entrada, se necesário corrija a bitola do fio ou se a tensão já estiver baixa na caixa de entrada entre em contato com a empresa de energia elétrica.
